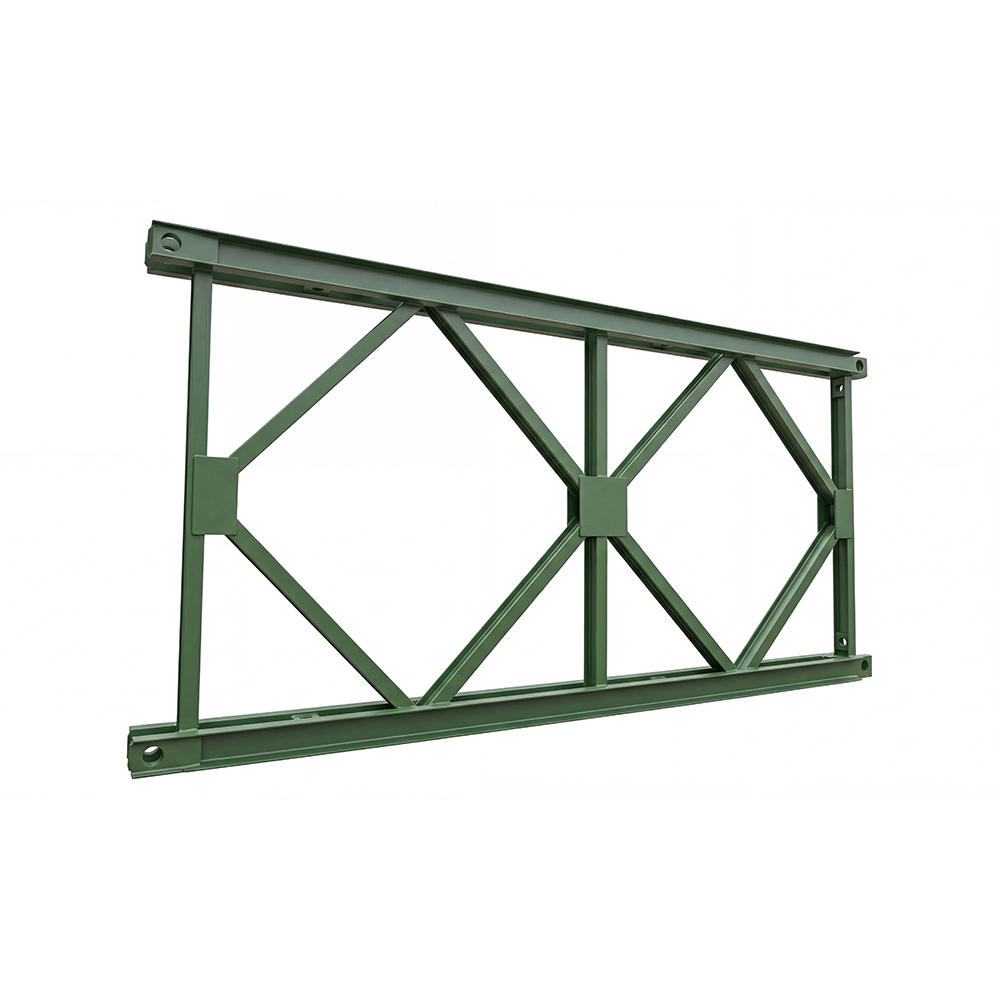

Ver detallesTipo 321 - Estructura de soporte fundida in situ Paneles de puente Bailey: Los elementos de cuerda de los paneles de puente Bailey están hechos de acero de canal 10# de doble sección, y los elementos verticales y diagonales están hechos de vigas en I 8#. Toda la estructura está soldada para formar una forma de "cruz", lo que da como resultado una estructura estable y confiable que no es propensa a torcerse ni deformarse. La capacidad de carga teórica de los elementos de cuerda es de 560 KN, la capacidad de carga teórica de los elementos verticales es de 560 KN y la capacidad de carga teórica de los elementos diagonales es de 171,5 KN. Los paneles Bailey sirven como componentes principales de carga de todo el puente y están conectados mediante pasadores Bailey.
| Dimensiones exteriores | 3115*1500*176 mm |
| Dimensiones de distancia central | 3000*1400 mm |
| Material | Q355B |
